Объект

Биолаборатория направления «БиоХимТех» работает в детском технопарке при Физтех-лицее им. П. Л. Капицы в Долгопрудном, рядом с кампусом МФТИ. Технопарк открылся 6 октября 2023 года и, по данным «Российской газеты», объединяет 58 лабораторий по шести направлениям; ежегодно здесь занимаются более десяти тысяч школьников и педагогов из разных регионов страны.

Биолабораторию создавали при формировании нового образовательного кластера. Одна из её тем — влияние света на рост и развитие растений. Это меняет требования к досветке: светильник здесь не инструмент повышения урожайности, а часть условий эксперимента, которые нужно уметь повторить в следующем учебном цикле.

Задача

В лаборатории уживаются два несовместимых по геометрии способа выращивания:

• стационарные столы выращивания — горизонтальная площадка, растения в горшках разной высоты, свет нужен сверху и равномерно по всей плоскости стола;
• аэропонные башенные установки — вертикальный цилиндр с посадочными гнёздами по всей высоте, освещать надо не плоскость, а боковую поверхность колонны.

Одной моделью светильника обе зоны не закрыть: прибор с широкой круговой засветкой не отдаст свет вертикальной стенке башни, а линейный прибор не перекроет стол. Поэтому в лаборатории собраны две схемы досветки на оборудовании одного производителя — с общим подходом к спектру и к монтажу.

Решение

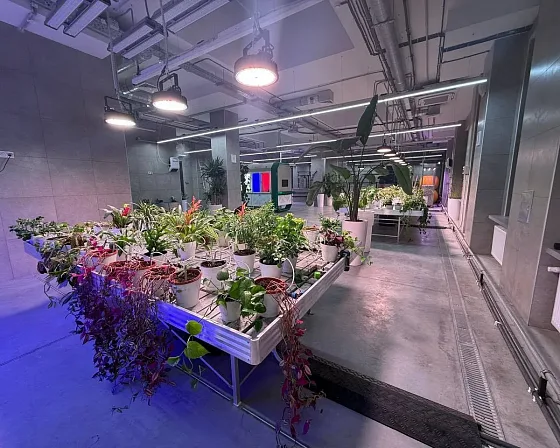

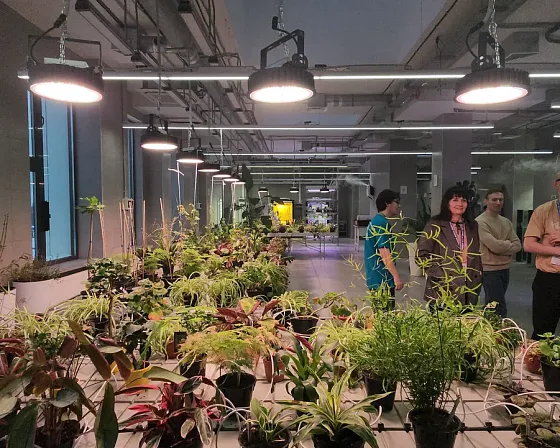

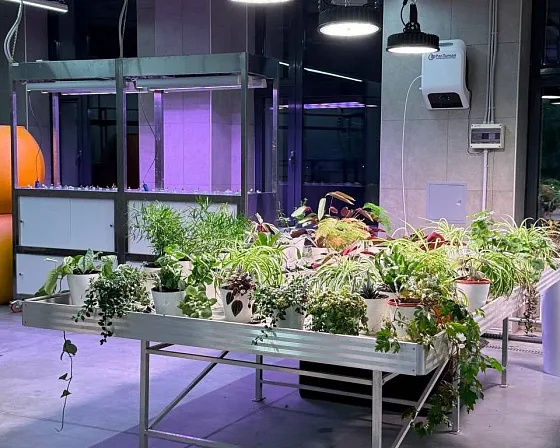

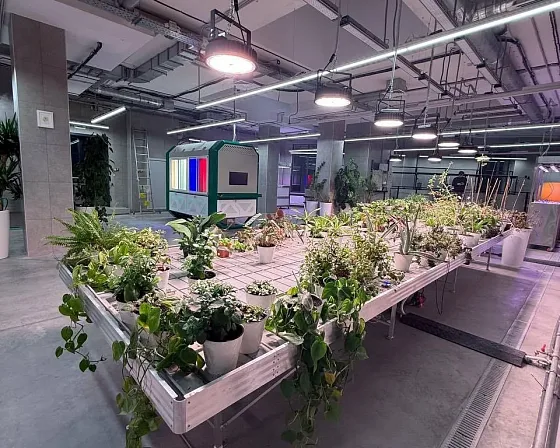

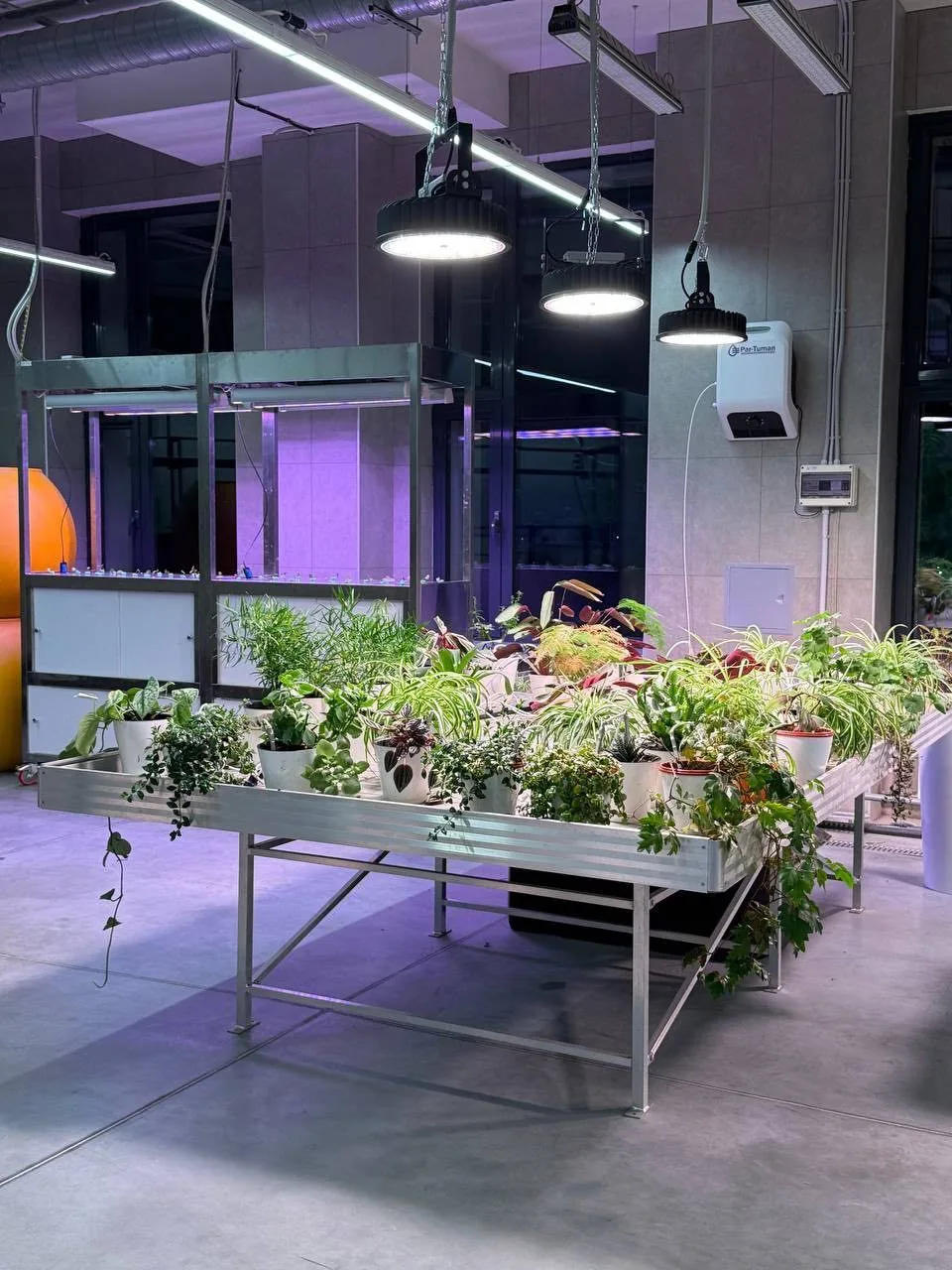

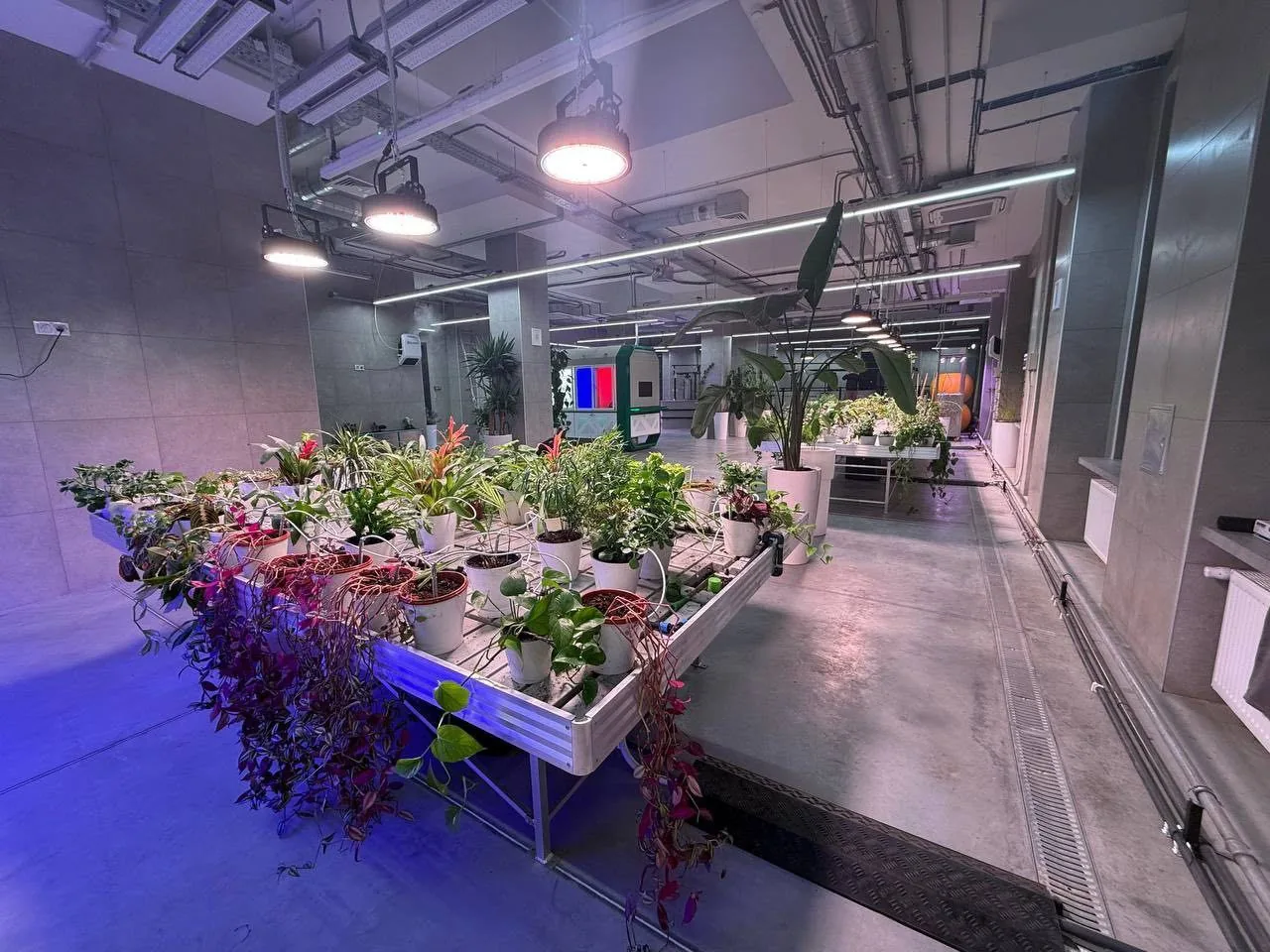

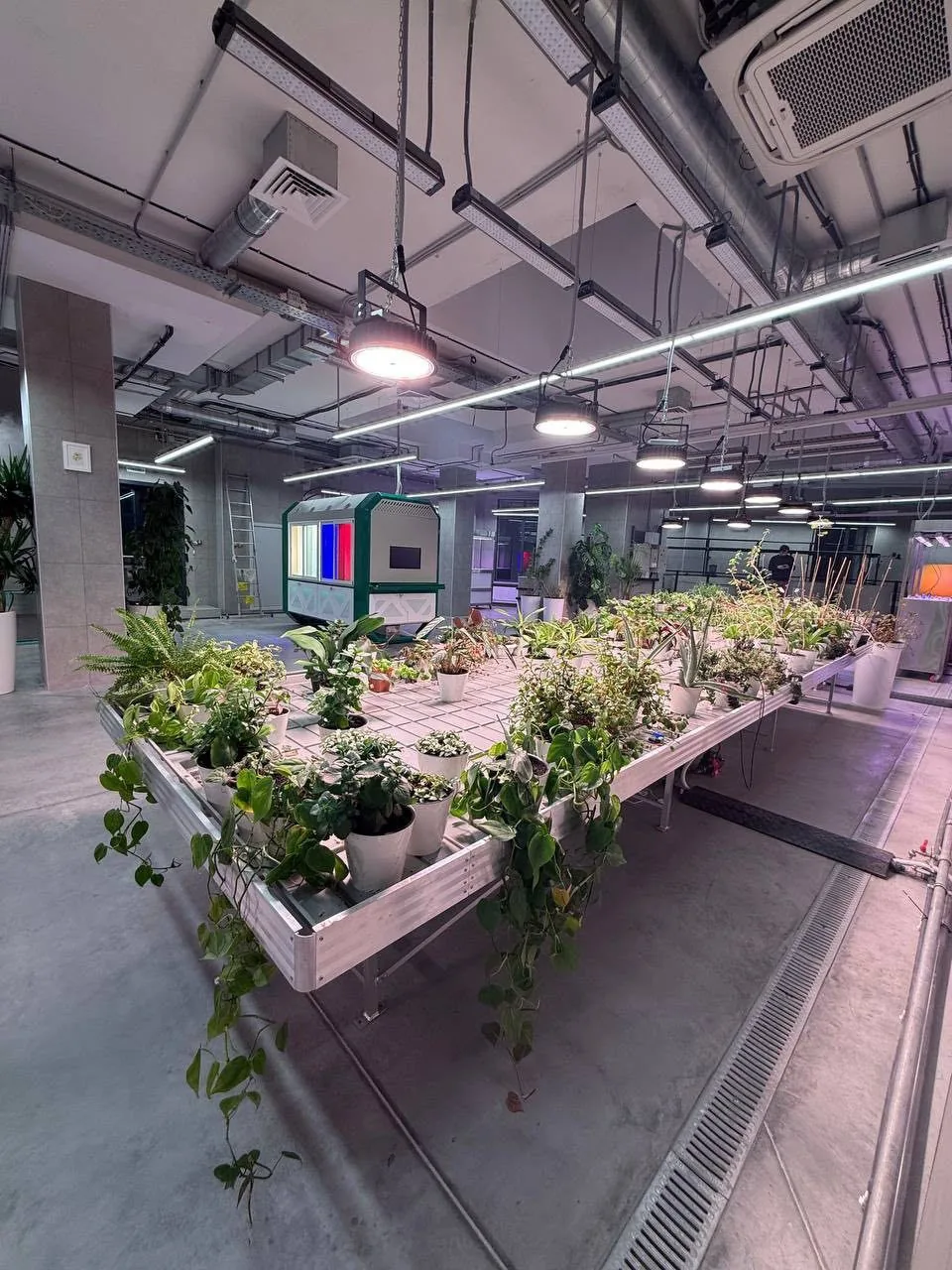

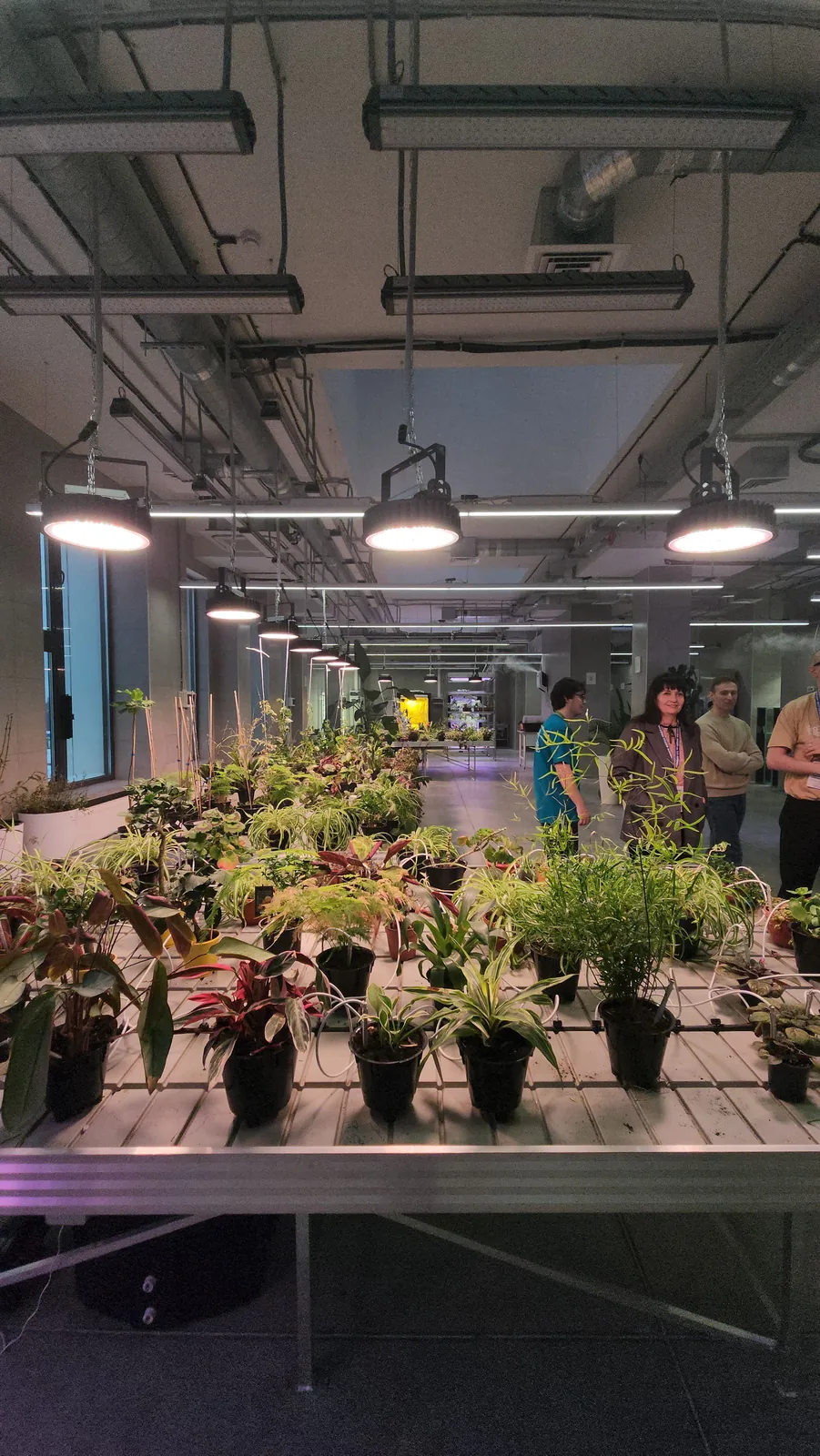

Столы выращивания — серия F-RING. Установлено 42 светильника ECOLED-BIO-185W-D120-K3 F-RING IP67 (SP1): 12 над столами выращивания и 30 на стеллажах. Круглые подвесные светильники смонтированы на подвесах к потолочным конструкциям, с шагом вдоль ряда. Подвесной монтаж позволяет менять высоту прибора над растениями, не разбирая стол, а высота подвеса и есть тот параметр, которым в учебном опыте регулируют облучённость на уровне листа.

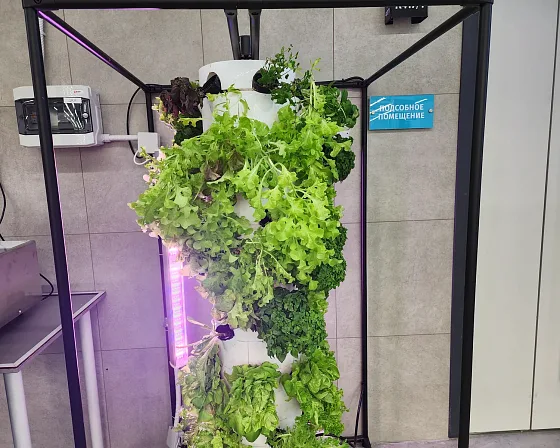

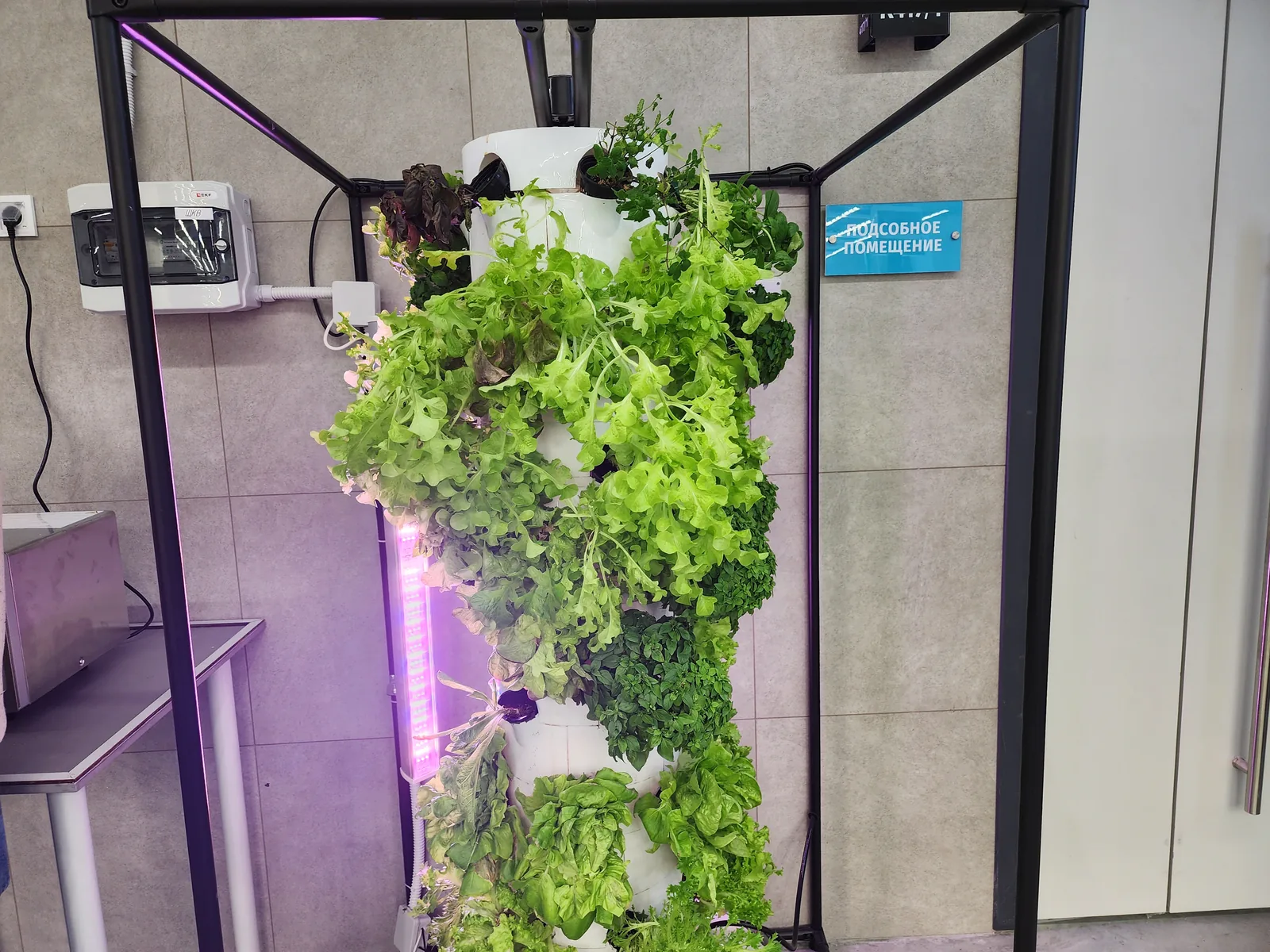

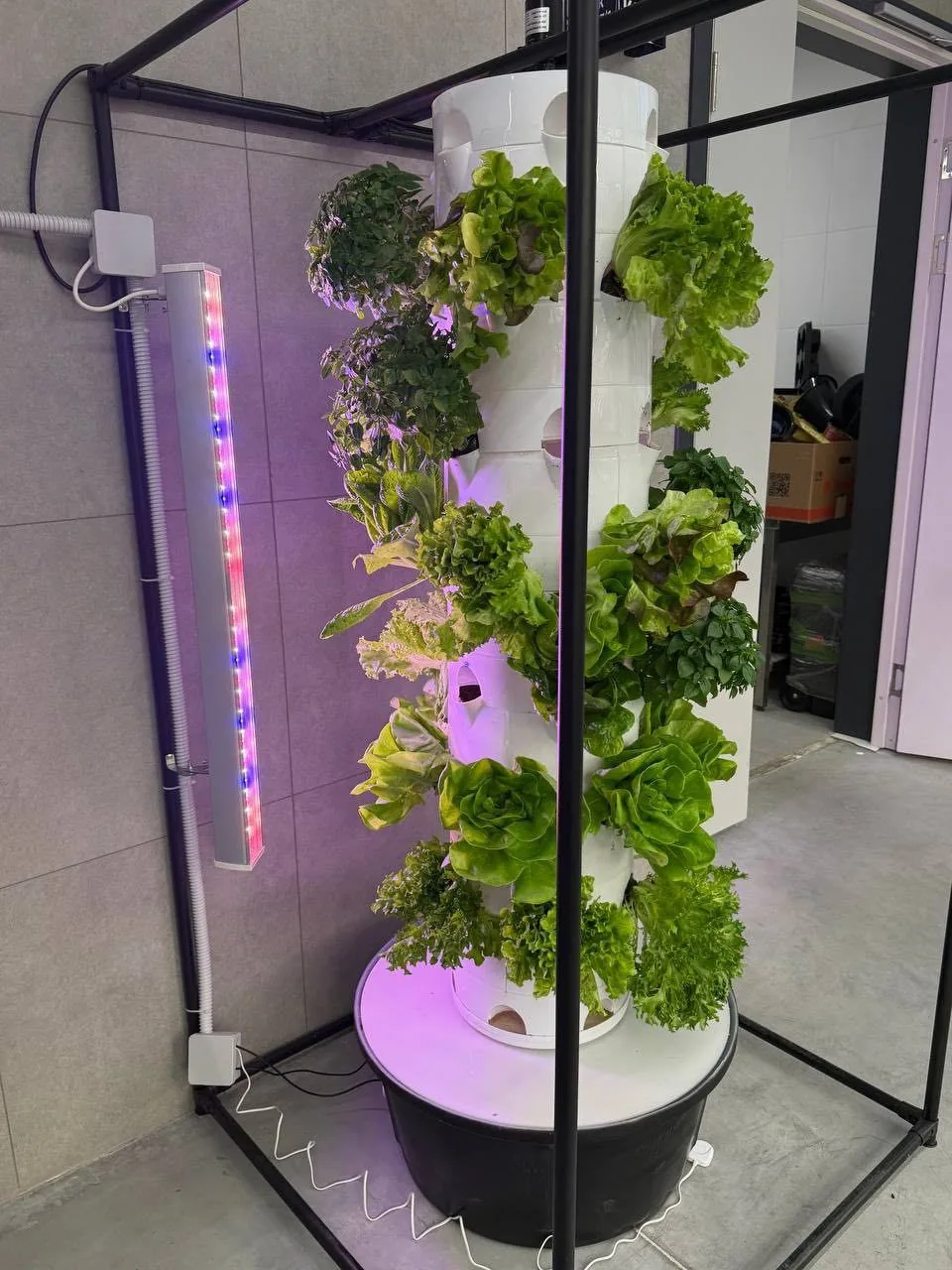

Аэропонные установки — серия F-OPTIMA. Это линейные приборы ECOLED-60-LX Fito IP65 в исполнении VL. Каждый устанавливается вертикально рядом с башней, на стойке рамы: излучающая поверхность светильника идёт параллельно колонне и засвечивает её по всей высоте. Класс защиты здесь не формальность — аэропоника работает с распылённым питательным раствором.

Сами аэропонные башни — оборудование партнёра, компании ООО «Биологические системы». Лабораторию собирали совместно: светотехническая часть наша, установки и агротехнология — партнёра.

Что это даёт лаборатории

• Повторяемость условий. Светодиодный светильник со стабильным спектром и фиксированной геометрией подвеса даёт одинаковый световой режим от опыта к опыту — результат учебного эксперимента можно сравнивать с прошлогодним.
• Две установки под одной методикой. Столы и аэропоника освещены техникой одного производителя, поэтому различие результатов относится к способу выращивания, а не к разнице в источниках света.
• Обслуживание без остановки опыта. Подвесной монтаж над столами и вынесенное на раму крепление у башен оставляют доступ к растениям свободным.

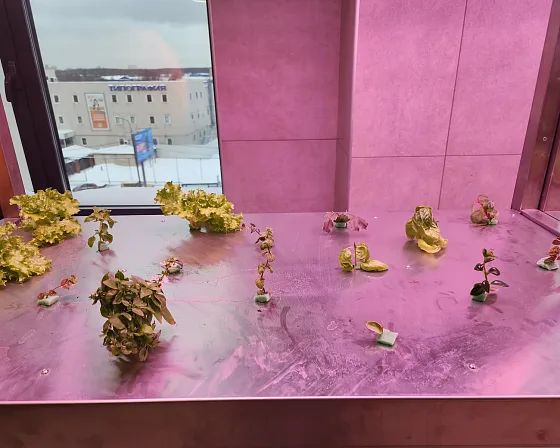

Сегодня в лаборатории на аэропонных башнях выращивают листовой салат нескольких сортов и зеленные культуры, на столах выращивания — декоративные и тропические растения в горшках, на отдельном столе у окна — рассаду на минеральной вате.

Работы по объекту выполнены в декабре 2024 года. Проект шёл через партнёра, поэтому обратной связи от самой лаборатории у нас нет: всё, что известно о работе технопарка, взято из открытых публикаций — «Российской газеты» и медиабанка Московской области.
