В павильоне №29 ВДНХ мало окон, и экспозиционным растениям не хватало света. Для трёх зон — большого зала, кафе с водными растениями и многоярусных световых арок — рассчитали и смонтировали 234 светильника ECOLED-BIO. Система управления снижает мощность, пока в павильоне посетители, и выводит досветку на полную после закрытия.
Задача

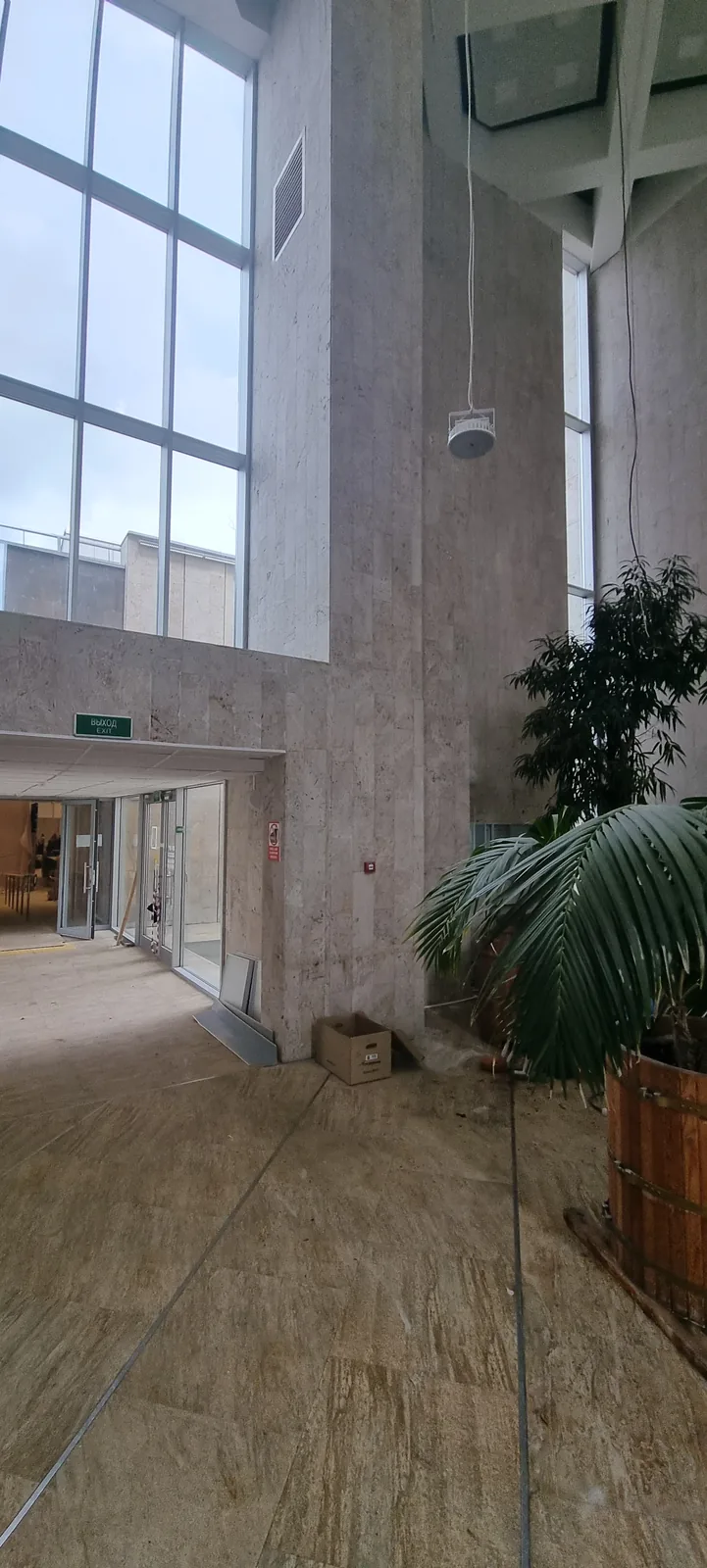

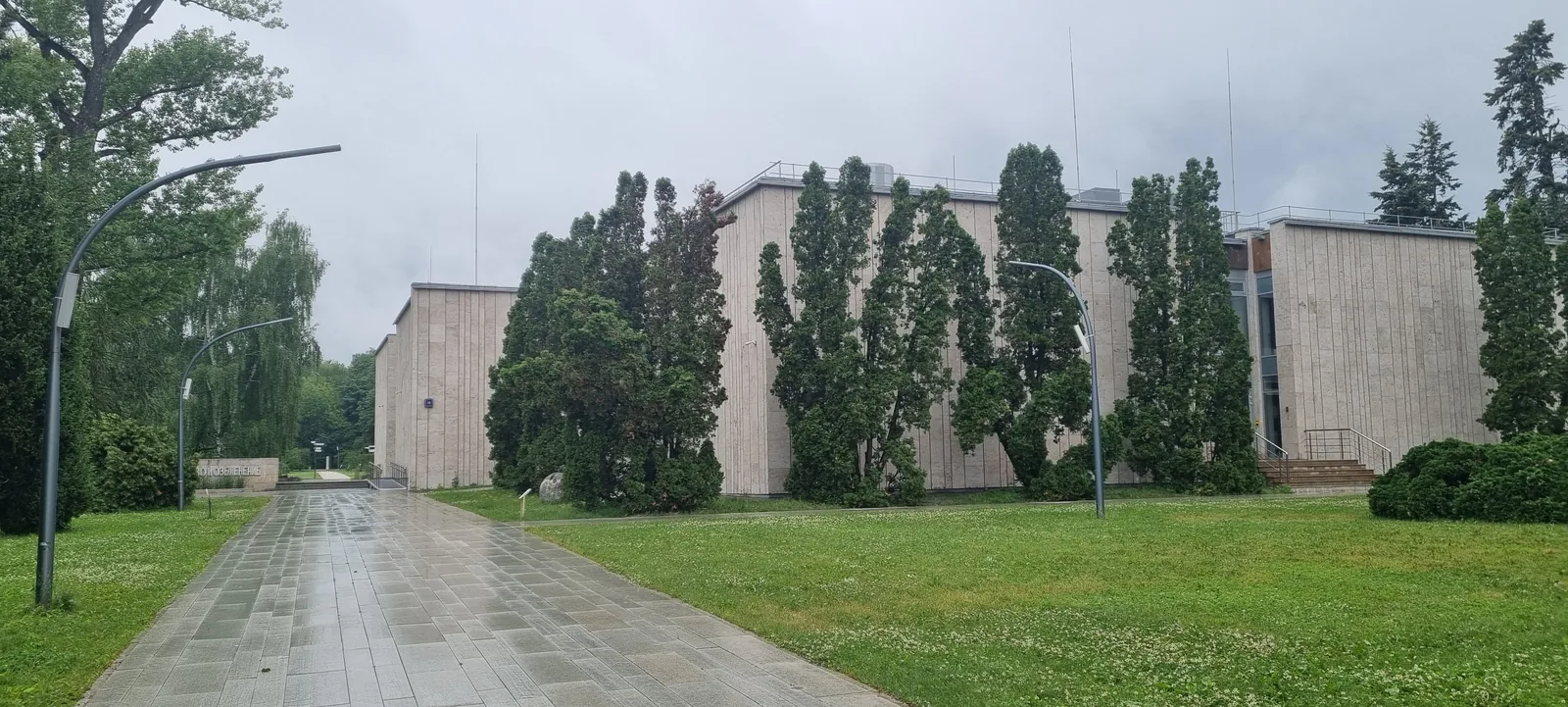

Павильон №29 на ВДНХ отдан под постоянную экспозицию «Цветоводство и озеленение». Остекления в здании мало, естественного света растениям не хватает: коллекция теряет вид, новые посадки развиваются медленно. Застройщик экспозиции обратился за подбором и расчётом системы досветки.
Сложность была не только в уровне света. Экспозицию смотрят посетители, а рабочая мощность фитооблучателей для человека некомфортна. Значит, система должна уметь работать в двух режимах: приглушённом — в часы работы павильона, и полном — когда экспозиция закрыта.
Три зоны — три решения

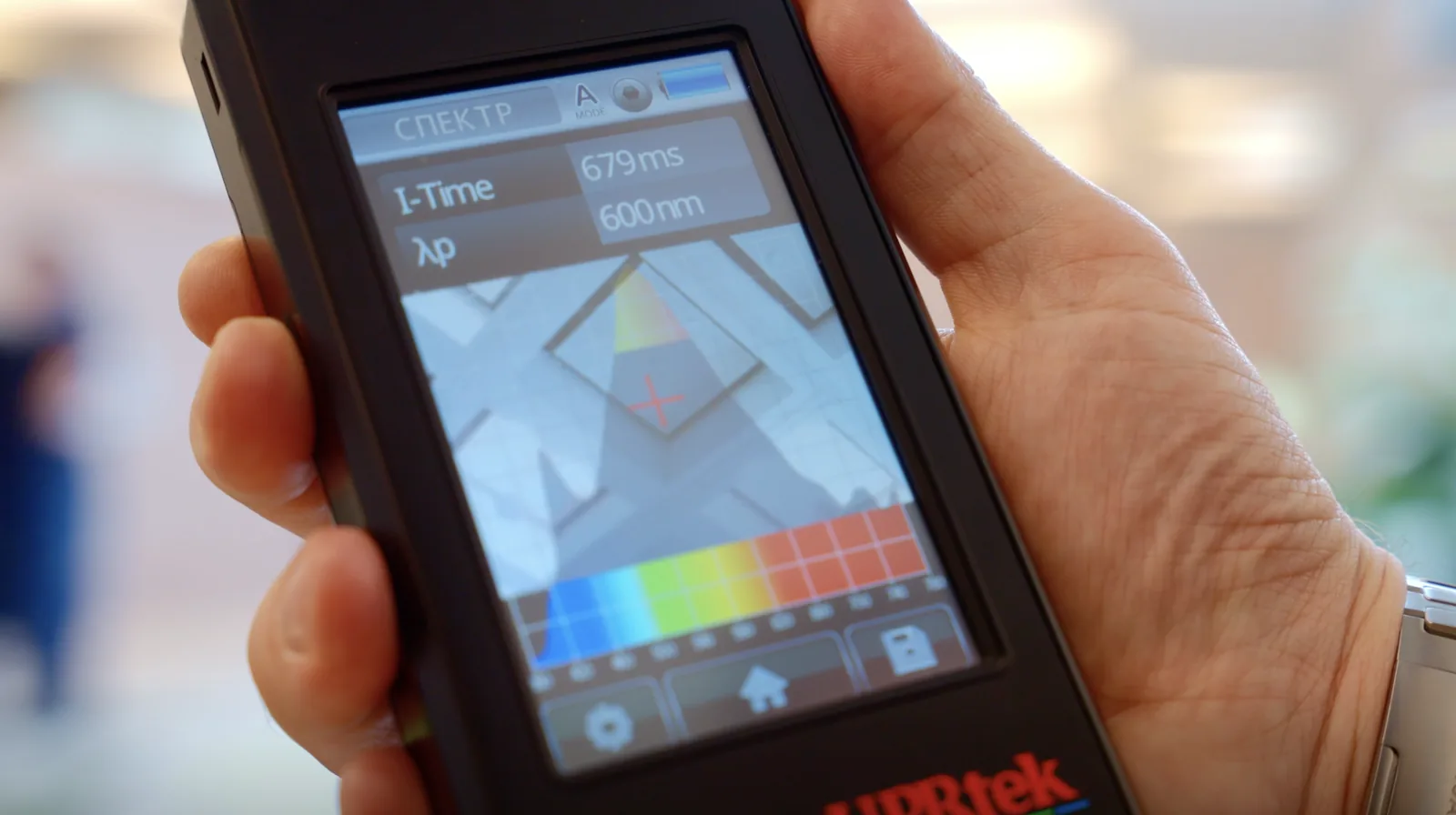

Светотехнический расчёт выполнили в фотонных единицах в диапазоне ФАР 400–700 нм отдельно по каждому типу помещения.

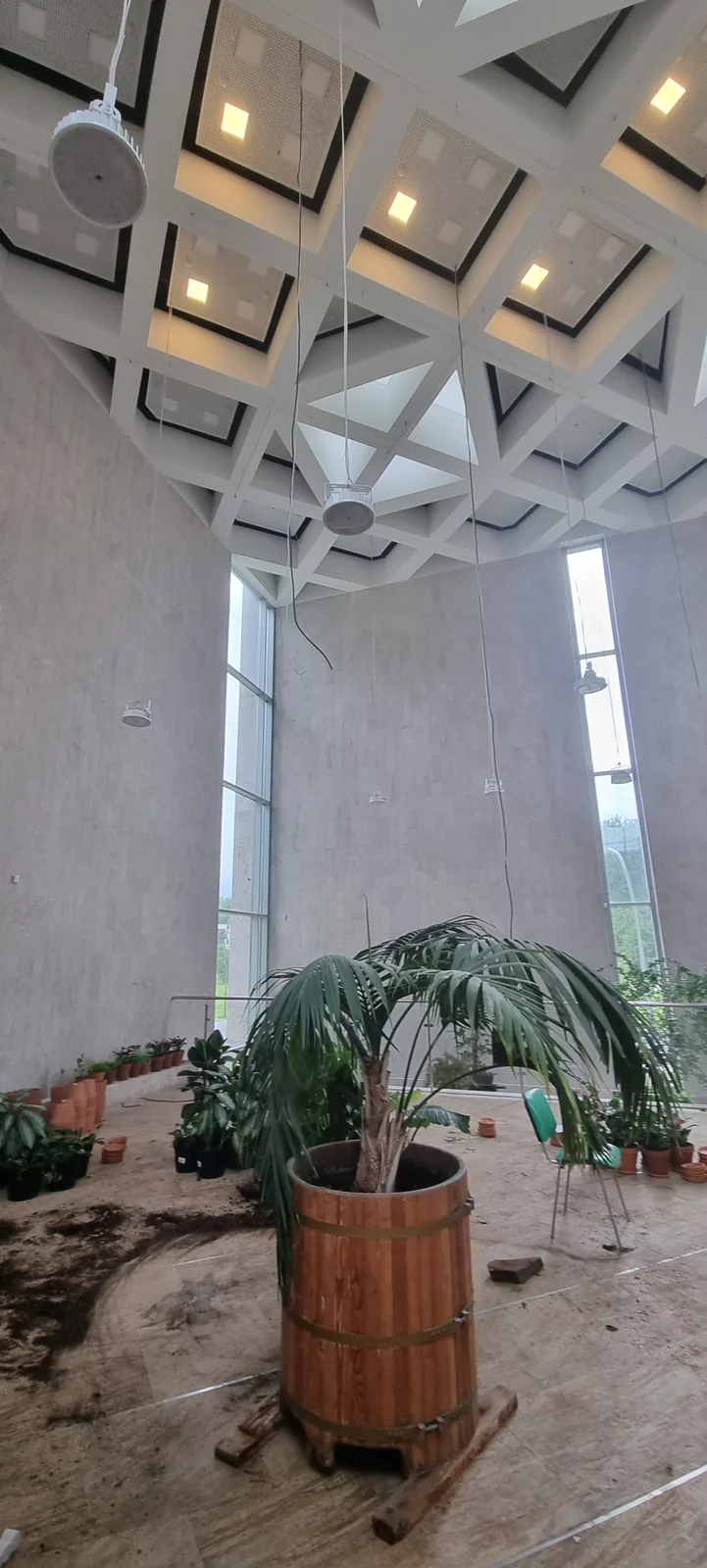

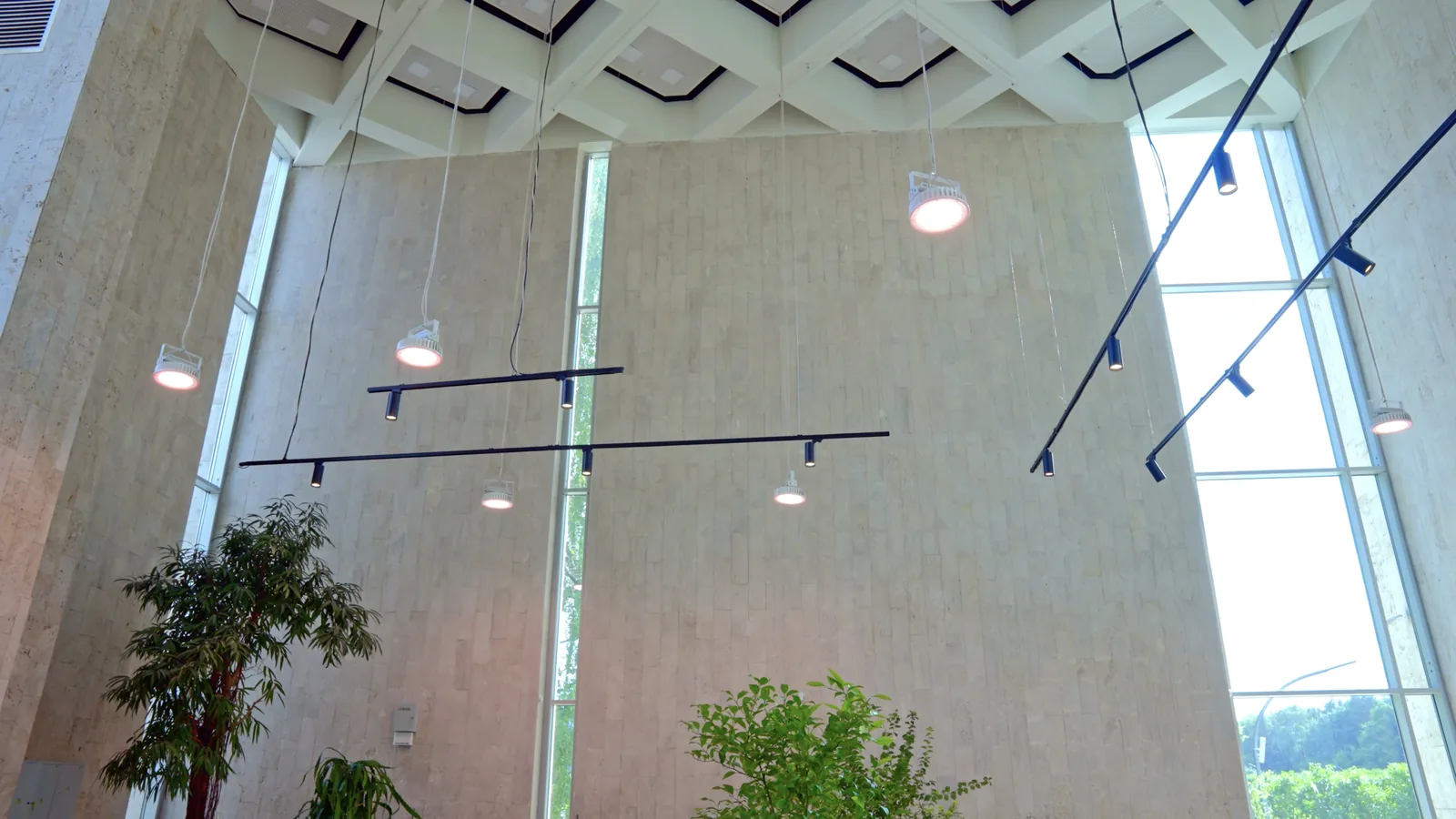

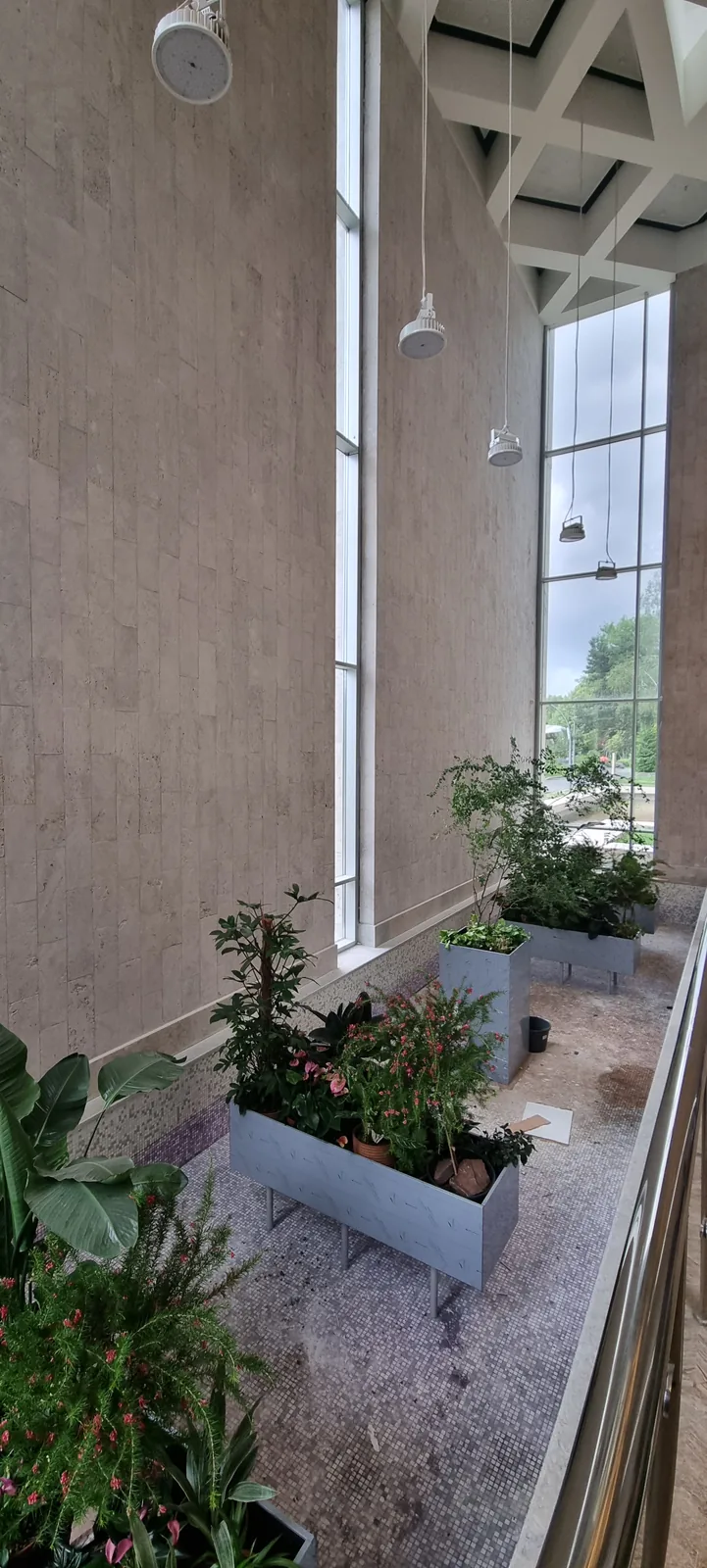

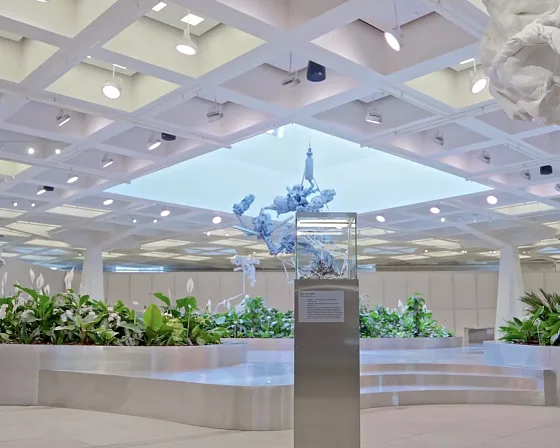

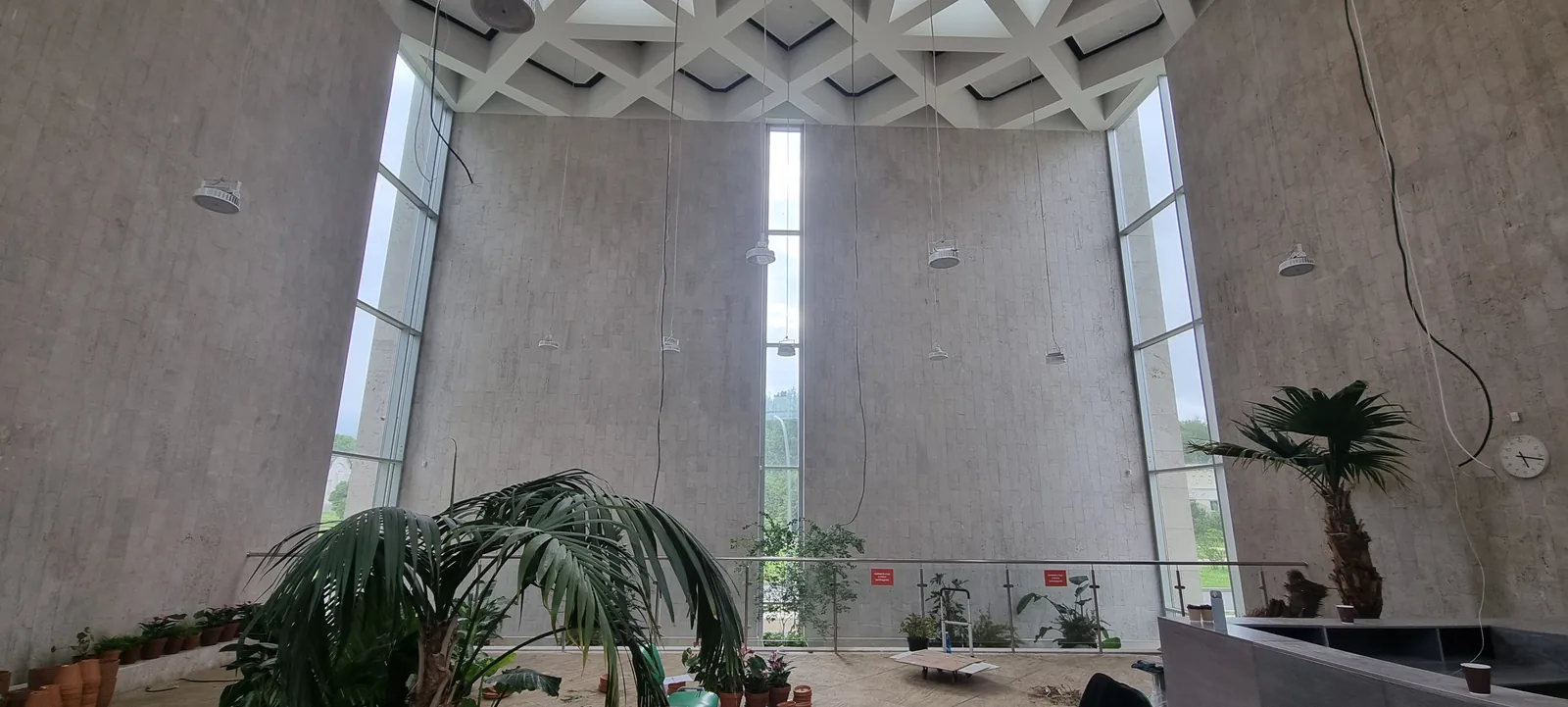

- Большой зал — тропические и декоративные растения. Площадь 324 м², высота помещения 5 м, светильники подвешены на отметке 5 м. Установлено 42 светильника ECOLED-BIO-PRO-310W-D120 F-RING IP67 суммарной мощностью 13 кВт, удельная мощность — 40,15 Вт/м². Расчётная средняя облучённость на уровне 1 м от пола — 66 мкмоль/м²·с, на уровне 2 м — 71, на уровне 3 м — 78 мкмоль/м²·с.

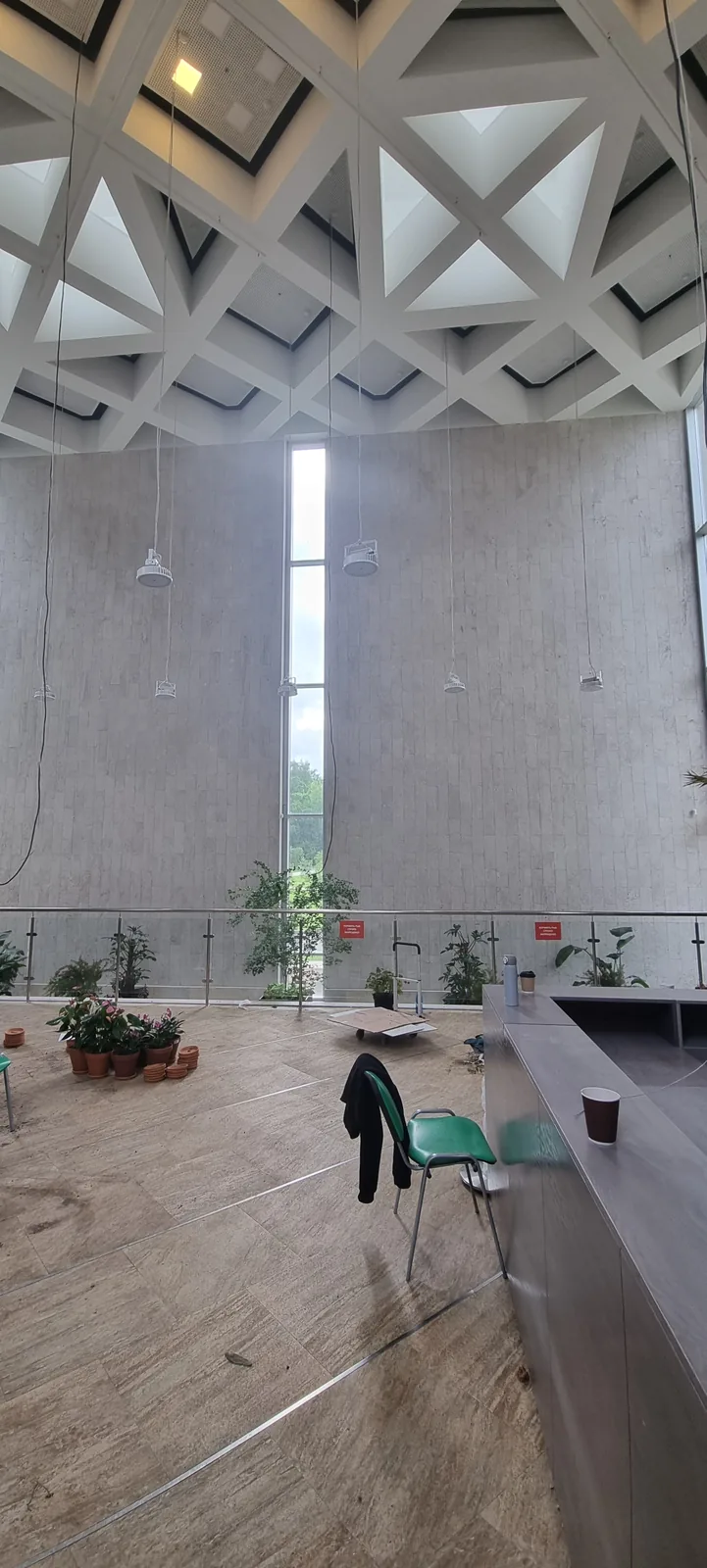

- Кафе с водной зеленью — зона отдыха посетителей, совмещённая с зелёной зоной и бассейном с водными растениями. Площадь 196 м², подвес на высоте 3 м, 12 светильников F-RING 310 Вт, 3,7 кВт. Расчётная средняя облучённость — 35 мкмоль/м²·с на уровне 1 м и 40 мкмоль/м²·с на уровне 2 м от пола.

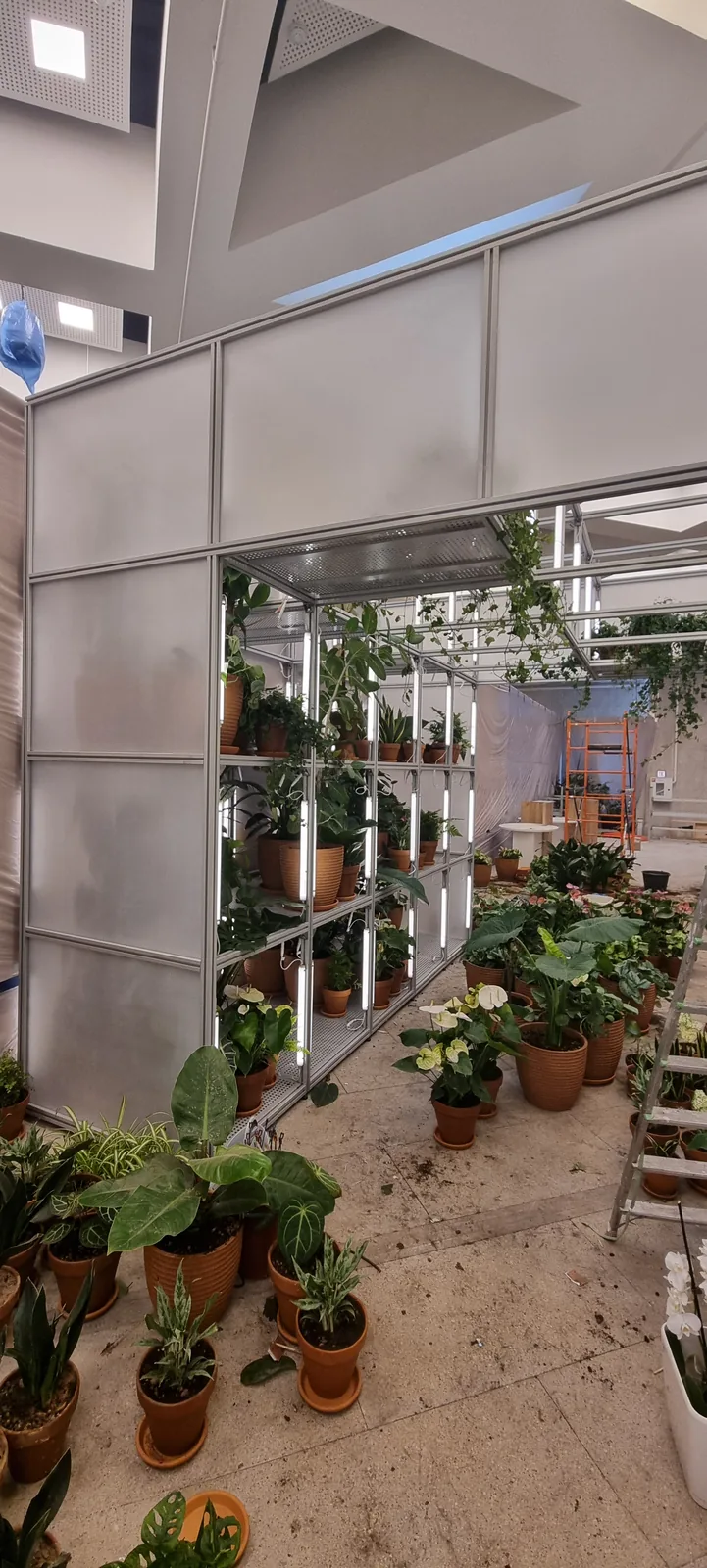

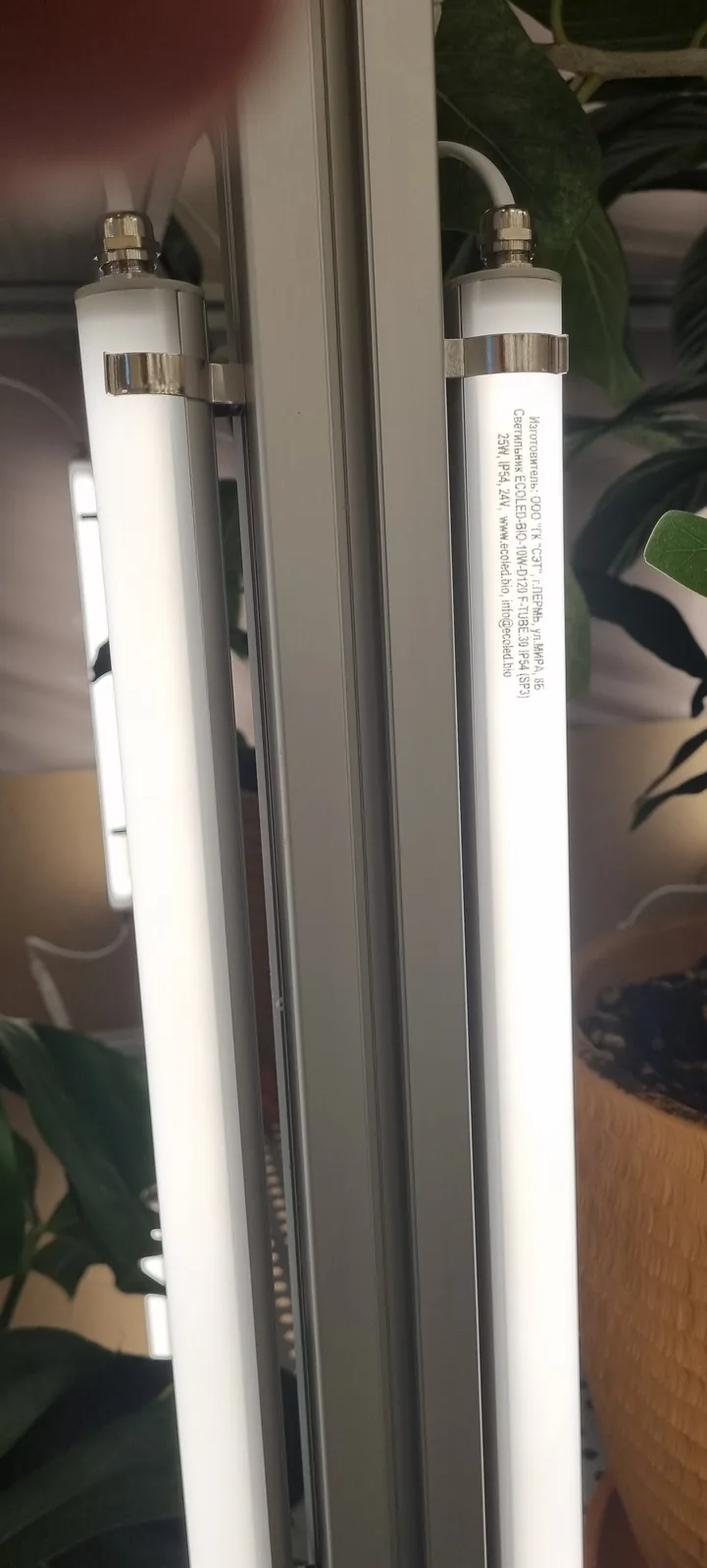

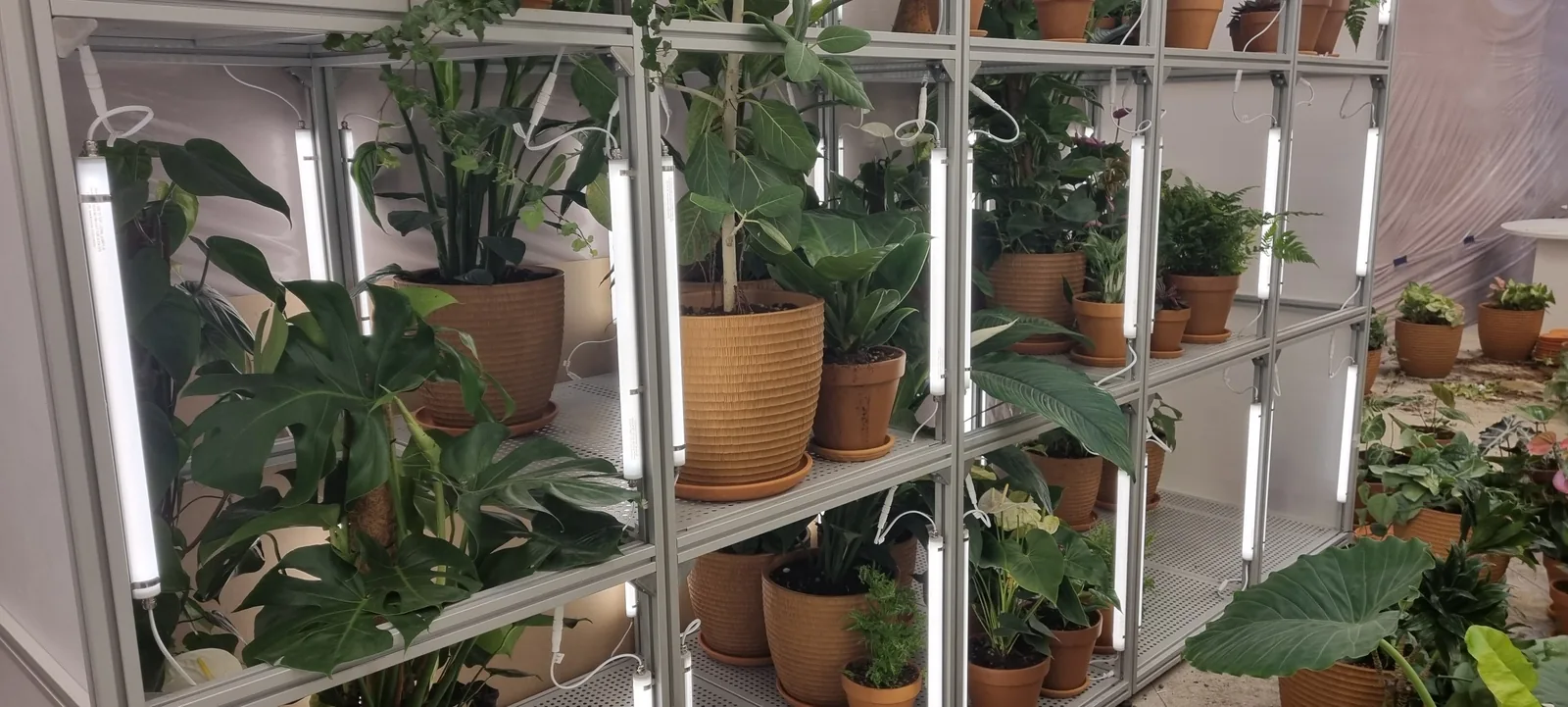

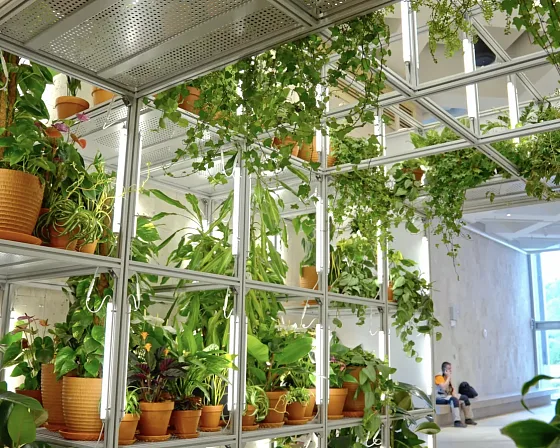

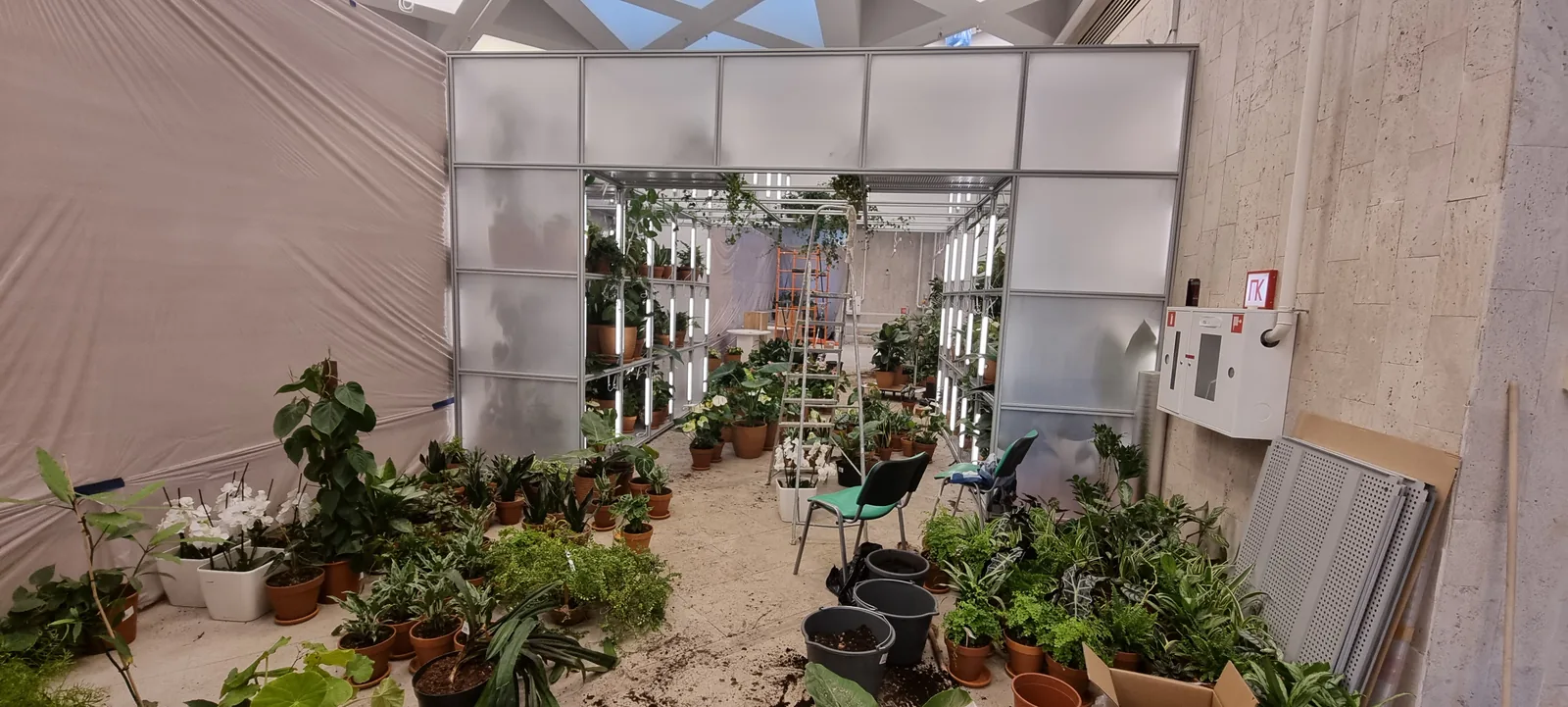

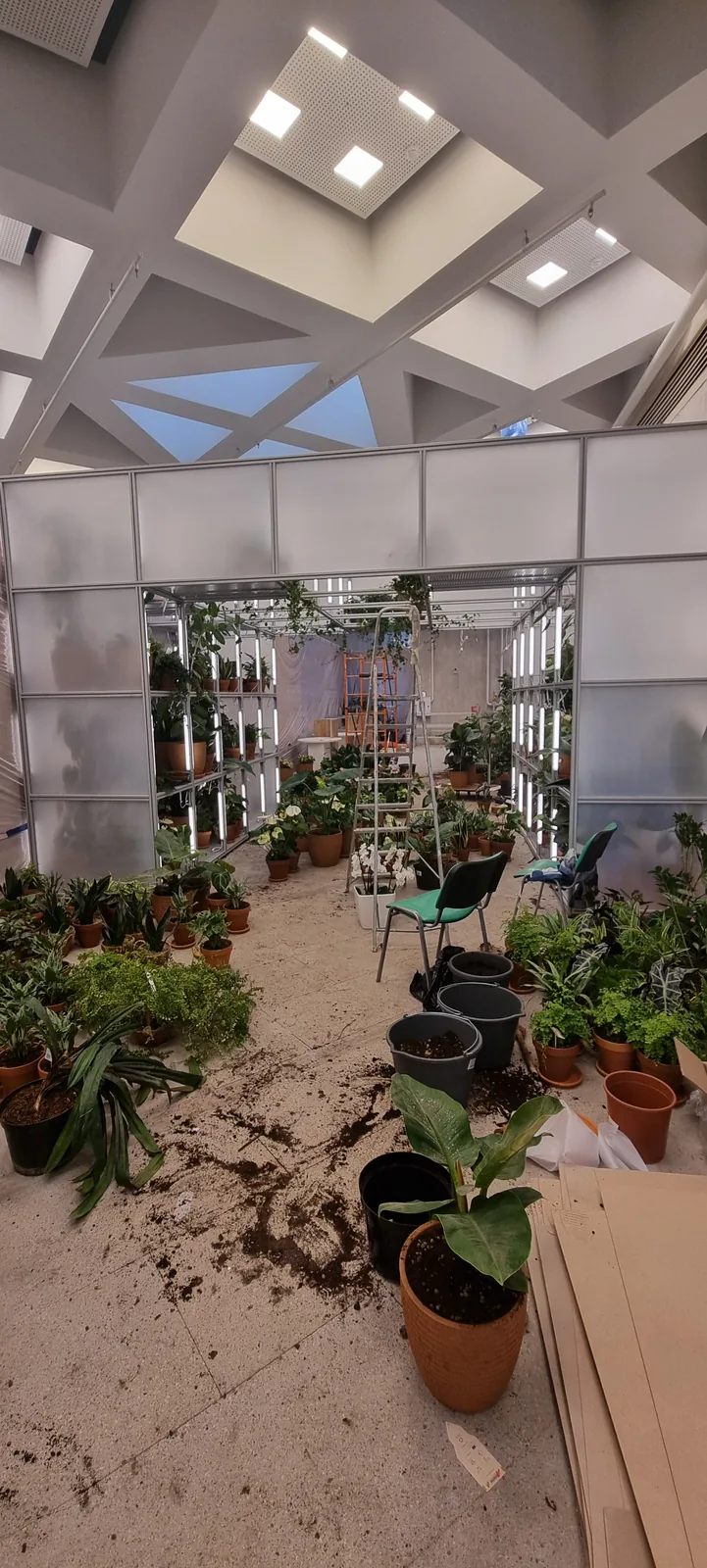

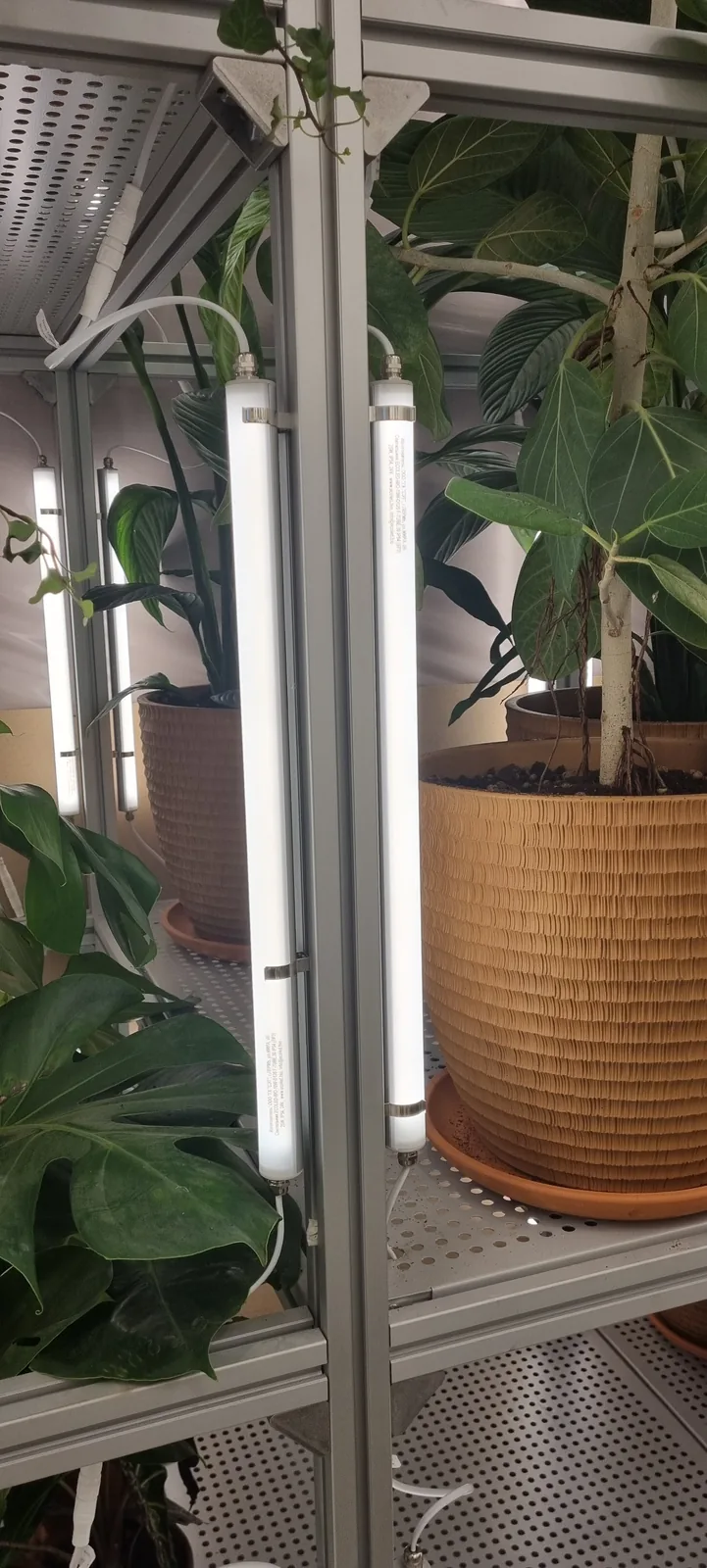

- Световые арки — многоярусные стеллажи, где растения стоят плотно и в несколько уровней. Подвесной светильник здесь не подходит: свет нужен на каждой полке. Поставлено 180 трубчатых светильников ECOLED-BIO-10W-D120 F-TUBE.30 IP54 — маломощных, но по всей длине полок.
Всего на объекте 234 светильника общей установленной мощностью около 18,5 кВт.
Управление

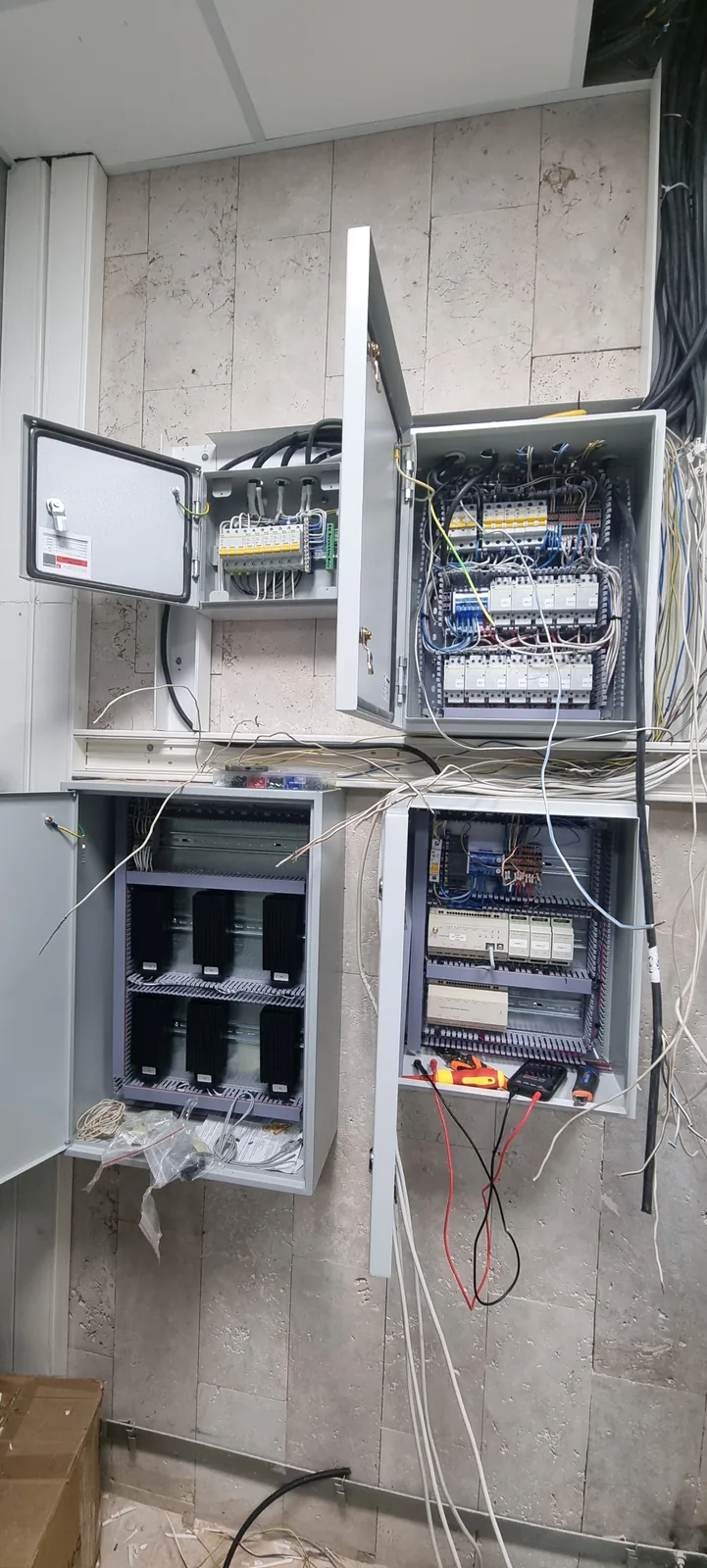

Три зоны живут по разным сценариям, поэтому досветка собрана на системе управления ECOLED-BIO Smart v.2.4. Каждая зона управляется отдельно, оператор работает и с персонального компьютера, и с приложения на смартфоне. График досвечивания отрабатывается автоматически: пока экспозиция открыта, мощность снижена и свет остаётся комфортным для посетителей; после закрытия павильона система сама выводит светильники на полную мощность.
Что сделали
- Обследование и светотехнический расчёт по трём зонам с подбором модели, мощности и количества светильников
- Поставка светотехнического, электротехнического оборудования и оборудования управления
- Разработка системы управления с раздельными сценариями по зонам
- Шеф-монтаж и пусконаладочные работы
Расчёты по большому залу, кафе и арке выполнены в апреле–мае 2025 года, объект запущен в июне 2025-го.
